製造装置製作の流れ

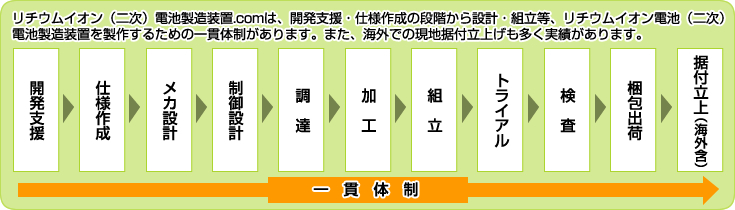

製造装置製作の流れ 開発支援 仕様作成 メカ設計 制御設計 調達 加工 組立 トライアル 検査 梱包出荷 据付立上(海外含)

開発

images   images


営業技術

images   営業技術メンバー:9名 営業技術は、元組立又は設計にいたメンバーで構成されており、機械製作に関するプロ集団として、迅速に対応致します。 images


仕様作成

images     基本仕様に基づいて、成立性、生産性等を考慮した詳細な仕様を作成提案いたします。
ゲストエンジニアリング体制もとる事ができ、お客様とより密着して仕様作成等を行います。
常時、ゲストエンジニアリング体制として、9名の設計メンバーが各社各部門に常駐しております。


設計

images
機械 設計メンバー:30名 弊社では、設計メンバーが総勢約30名おり、リチウムイオン(二次)電池製造装置を中心に設計製作を行っております。3D CADや各種シュミレーターや構造解析(FEM)を使用し、最適な装置設計を行っています。
制御 制御設計:5名 制御盤設計、シーケンス設計
    ●制御シュミレーション

  images ●3D CAD images
    ●加工シュミレーター(検具) 静的デザインレビュー(3D)
      images
    ●ロボットシュミレータ(装置) 動的各種シュミレータ
      images
    ●構造解析(FEM) 構造解析(FEM)
      images
    ●ゲストエンジニアリング(人材派遣免許有)
→サイマルエンジニアリング


制御 制御設計:5名 ●制御シュミレーション


調達(積算)

images
多くのネットワークを持っている 迅速に積算・調達する社内体制と、それを実現させる多くの調達先・外注加工先のネットワークを持っております。


加工

images
  加工部門では、大型加工機から充実の測定機を揃えております。
加工設備   加工範囲:単位mm
 門型マシニングセンター  オークマMCR-Bll-HP  2500×4000×800+1000H 1台
 新日本工機 RB-150F  2400×4250×600+650H 1台
 オークマMCV-20A  2000×3000×400+1150H 1台
 オークマMCR-A  3050×5100×850+1300H 1台
 門型モデル加工機  セキテックMM1900  1900×2500×850H 1台
 ショーダNC147  1500×2000×500+500H 1台
 竪型マシニングセンター  オークマMB-650VB  1530×660×610H 1台
 OKK MCV-660  1510×660×650H 1台
 マキノBN2-85A  500×850×400+100H 1台
 NCワイヤーカットM/C  FANUC ROBOCUT α-1ic  550×370×310 1台
 FANUC ROBOCUT α-1id  600×400×310 1台
 竪型フライス盤   ニイガタ3UMA  400×900×350 1台
 ヒタチ2MW-V  300×710×400 1台
 OKK MH2-V  660×1270×650 1台
 高速万能AI CNCドリル   FANUC ロボドリル α-TZ 1iE  400×500×330 1台
 平面研削盤  ヒタチGHL-300S-6  300×600×600H 1台
 ラジアルボール盤  イケダRMB-1800  1500H×700×400 1台
 直立ボール盤  ヨシダYD2-54  300×600×500 1台
 普通旋盤  HOWA STORONG 650  Φ400×600 1台
 アイトレーサー式ガス溶断機  コイケMG-1300CS  750×1000 1台
 箱型電気炉(焼鈍用)  アカミMAX.1200℃  500×1000×600H 1台
測定設備
 三次元測定機  東京貿易トーマス1015システム  1550H×1500 1式
 東京貿易トーマス-J2015システム  2000H×1500 7式
 東京貿易レイアウトマシン20E+MEGAⅡ  2000H×1500 3台
 東京貿易レイアウトマシン16E+MEGAⅡ  1600H×1300 2台
 東京貿易レイアウトマシン16E+プロメイト  1600H×1300 9台
 東京貿易レイアウトマシン20E+プロメイト  2000H×1500 1台
 東京貿易レイアウトマシン2015F+MEGAⅡ  2000H×1500 2台
 東京貿易ベクトロン VMC6660  3500×3500×3200 2式
 FARO Platinum 10ft.  3.0m 1台
 測定用定盤     3000×4000×250H 6面
    3000×5000×250H 1面
    3000×6000×250H 1面
    3500×6000×250H 1面
    3600×6000×250H 1面
CAD / CAM設備
 三次元データ処理  DIPRO / ALPHA  (Windows,UNIX) 8式
 Unigraphics(NX5 Mach3)  (Windows) 1式
 GALシステム  (Linux) 3式
 SPACE / VISION  (Windows) 5式
 シミュレーション・ソフト  Cimstation  (Windows) 4式
 三次元データ受信用  DIPRO / CDX  (Windows) 1式
 三次元設計用  DIPRO / MASTER (I-DEAS)  (Windows) 2式
 Mechanical Desktop  (Windows) 10式
 Unigraphics(NX5)  (Windows) 9式
 ICAD-SX  (Windows) 8式
 CATIA-V5  (Windows) 2式
 二次元設計用  CADSUPER  (NT) 5式
 AutoCAD-LT  (Windows) 5式
 制御設計用  AutoCAD-LT  (Windows) 1式
 AutoCAD-DENKI  (Windows) 2式
 付属機器  日本オセ TDS800HB  (Windows) 1式


組立

images   組立人員:正社員35名 多能工化を実施して、柔軟な体制・生産性の高い組み立て部門となっています。組立部門の多くが、大卒が現場で活躍し自ら考えられる組立部門を目指しています。また、設計と組立部門は人的交流が多くするために、定期的な人事ローテーションを組んでいます。 images


制御

images     配線工事
IOチェック → 各種機器立上げ
制御調整
images


検査

images
設置精度のチェック 直線、水平度 トランシット
  ライン間ピッチ 各種測定機
images

各装置ごとの治具等精度チェック
  ファロー
レーザースキャナ付ベクトロン等を使用し検査を行う


トライアル

images     要求性能を予定期日通り達成させる。
不具合一元管理表で情報の共有化を図り、時間単位での進捗管理をしている。
images


梱包出荷

      海外輸送としての、防錆対策を施し出荷している。 images
