リチウムイオン電池製造装置.com 特徴

リチウムイオン電池製造装置.comは、自動車向けのリチウムイオン(Li-ion、LIB、二次)電池製造装置を中心に、海外への装置設置、立上げなど製造装置はもちろん、それを支える体制・人材にも大きな特徴があります。

電池製造装置の特徴 【特徴1】最適な工程設計から製品設計までにフィードバック 【特徴2】次期モデルに対応を考慮した工程・装置設計が可能 【特徴3】サイマルテニアス・エンジニアリングで製品設計にフィードバック 【特徴4】さまざまな部品形状があり、部品点数が多い工程で、高速アセンブリに対応 【特徴5】充電物の搬送で、セルにさまざまなエンジニアアリング技術に対応 【特徴6】異常停止から迅速に復旧 【特徴7】トレサビリティに対応 【特徴8】メンテナンスがしやすい
電池装置の実績:納入実績 17ライン  国内6ライン、海外 2カ国 11ライン
ヨコキの特徴:【特徴1】仕様作成~設計~加工~組立までの一貫体制 【特徴2】海外工場への装置立上げ
images
電池製造装置の特徴
images

特徴1最適な工程設計から製品設計までにフィードバック

(1)工場内の効率的なレイアウト設計

(2)ラインへの部品供給体制も省力化できる方法

汎用トレー

汎用トレー

専用ストレージ

専用ストレージ

(3)ライン内での省力化

複数の加工を1工程で収める

リング状のラインにする

images



(4)ライン最短化

(5)ゲストエンジニア体制をとって、お客様のニーズを把握して対策する

(6)実験装置を作って提案をする → 仕様決めのとき

images

特徴2次期モデルに対応を考慮した工程・装置設計が可能

電池の進歩についていく 自動車業界 のノウハウ

特徴3サイマルテニアス・エンジニアリングで製品設計にフィードバック

製品設計までにフィードバック提案をする

特徴4さまざまな部品形状があり、部品点数が多い工程で、高速アセンブリに対応

リチウムイオン電池製造においては、様々な形状・大きさ・素材のワークがあります。
それらを高速アセンブリを行うことができる「リチウムイオン電池製造装置」が必要となっており、
そのニーズに対応致します。

サイクルタイム

特徴5充電物の搬送で、セルにさまざまなエンジニアアリング技術に対応

セル本体

(1)電池である為、ショートさせないようにアセンブリさせる必要がある。

(1)セルを傷つけてはいけない
   セルは内容を見ることが出来ないので、
   セル搬送時のパレットやハンド時に部分的な衝撃、
   圧力を加わらないようにしないといけない。

(2)感電しない為、電極を触らない
   ・絶縁性塗料の使用等

特徴6異常停止から迅速に復旧

(1)異常から復旧対策
   ・異常個所が分かるようになっている。表示される

images

   ・各工程で半製品を置いてある

(2)品質確認がしやすい工程

特徴7トレサビリティに対応

特徴8メンテナンスがしやすい

ロボットタイプ別に制御プログラム、ロボットプログラムを標準化した。ロボットプログラムと設備側コントローラソフトウエアのシステム部分を標準化し、メンテナンス担当者は個別の動作をつくるティーチングだけに専念できる。また、ロボットの起動、停止などの状態、起動中プログラムを設備オペレータが一覧できる機能も備え、正常チェック、異常の発見が容易になっている。

直交軸ロボット(YAMAHA)

直交軸ロボット(YAMAHA)

直交軸ロボット制御プログラム

直交軸ロボット制御プログラム

直交軸ロボット(YAMAHA)

直交軸ロボット(YAMAHA)

直交軸ロボット制御プログラム

直交軸ロボット制御プログラム

直交軸ロボット制御プログラム

直交軸ロボット制御プログラム

スカラロボット(MITSUBISHI)

スカラロボット(MITSUBISHI)

スカラロボット制御プログラム

スカラロボット制御プログラム

images

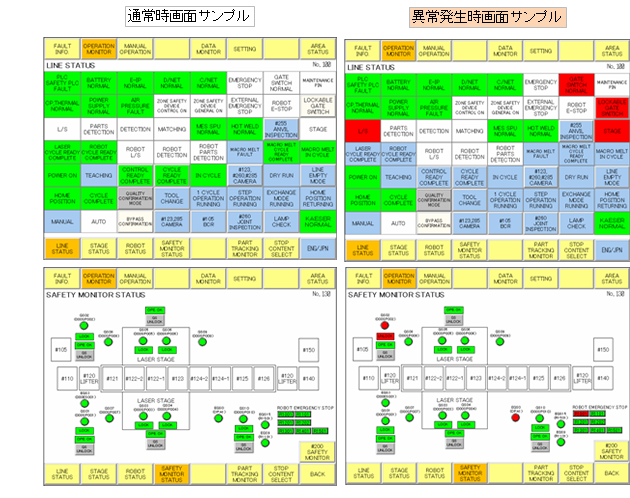

この画面で各ロボットの状態、
起動プログラム番号を見ることができる。
ロボットのサーボON、単独起動操作もここで行う。

電池装置の実績

実績納入実績 17ライン 国内6ライン、海外 2カ国 11ライン

◆モジュール組立自動化ライン実績

国内外 17ライン  国内6ライン、海外11ライン

<国内へのリチウムイオン電池製造ライン納入実績>

<海外へのリチウムイオン電池製造ライン納入実績>

ヨコキの特徴

特徴1仕様作成~設計~加工~組立までの一貫体制

特徴2海外工場への装置立上げ
